实践 windows server 服务器通过iSCSI方式 连接 浪潮AS2200G2 存储卷

技术笔记

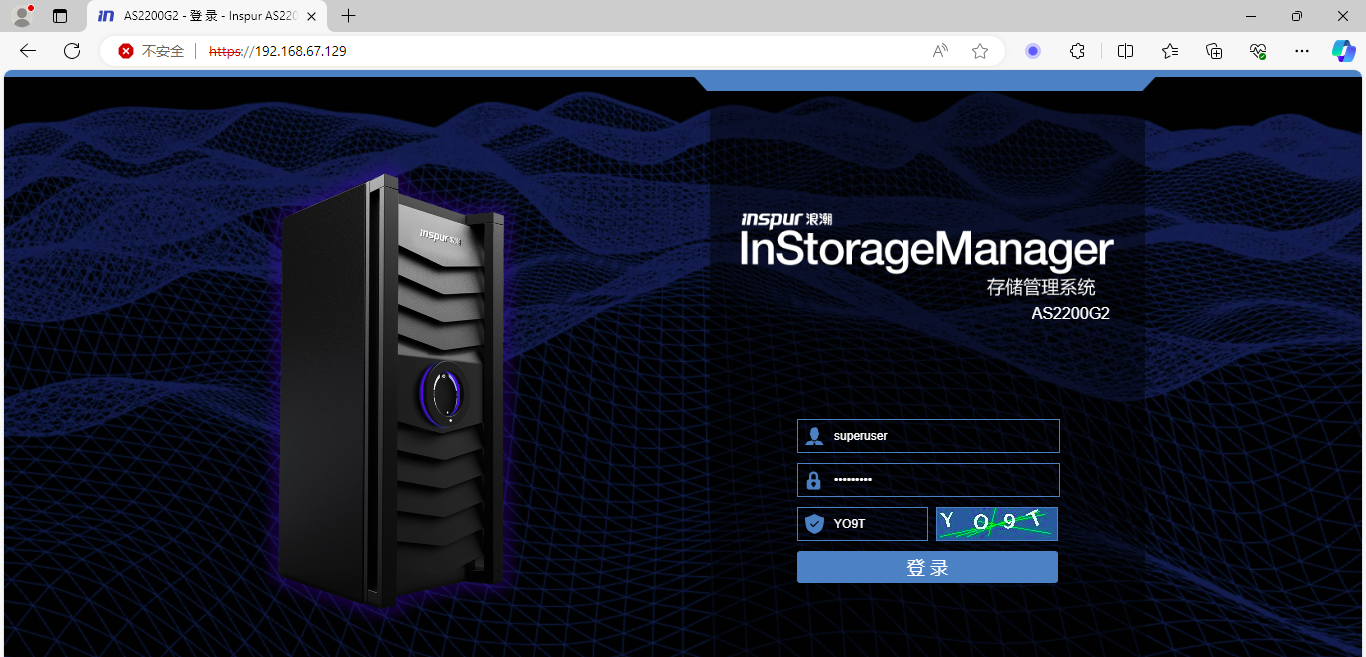

浪潮 G2 系列的存储产品，默认的管理ip为 192.168.70.10，登录用户名和密码为 superuser / Passw0rd! ，电脑浏览器访问G2存储管理的ip，即可打开存储的登录页面

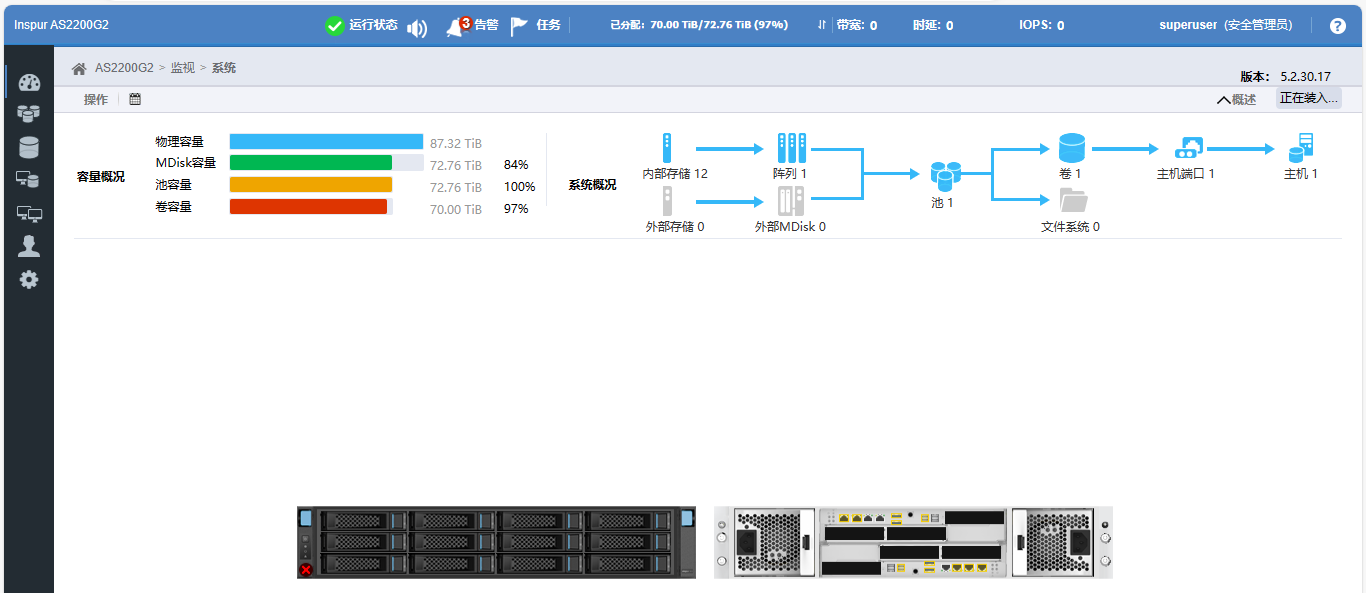

登录后，看到首页是G2存储的总览状态

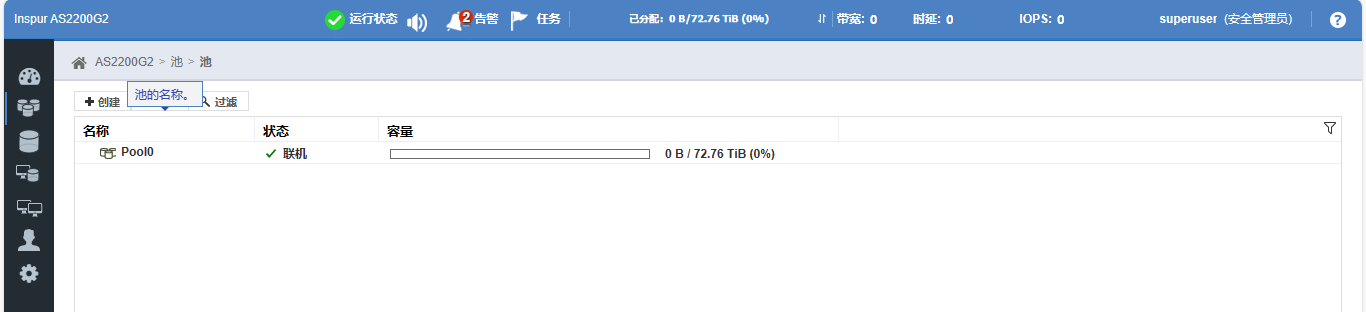

当前已建立了一个存储池和一个存储卷


这里讲述一下建立一个卷和把卷映射到主机的基本操作：

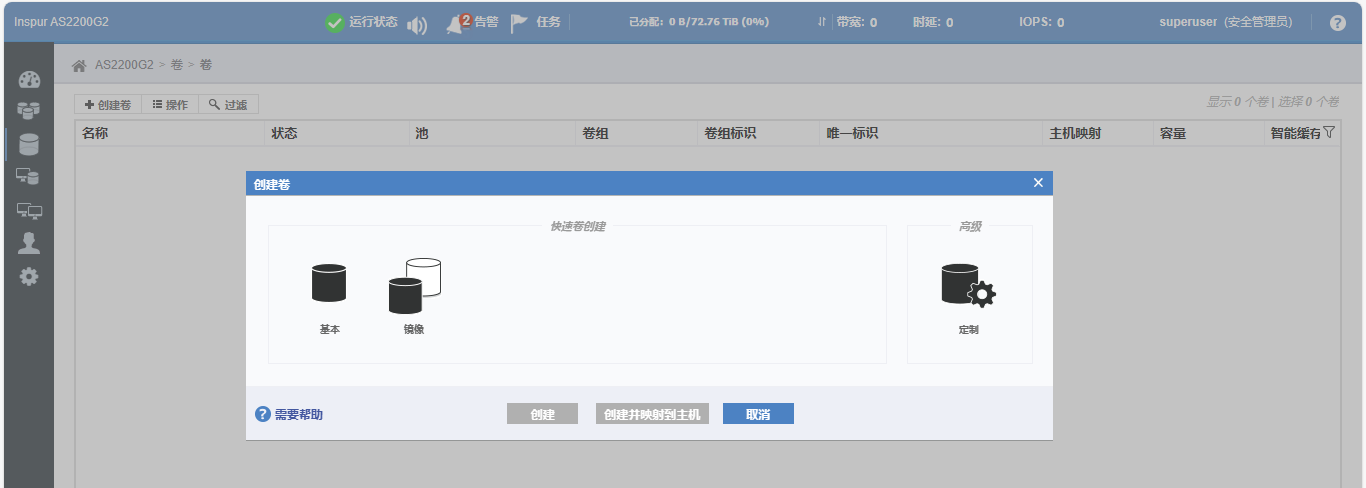

1、点击页面左边导航条的第3个图标，再点击“创建卷”

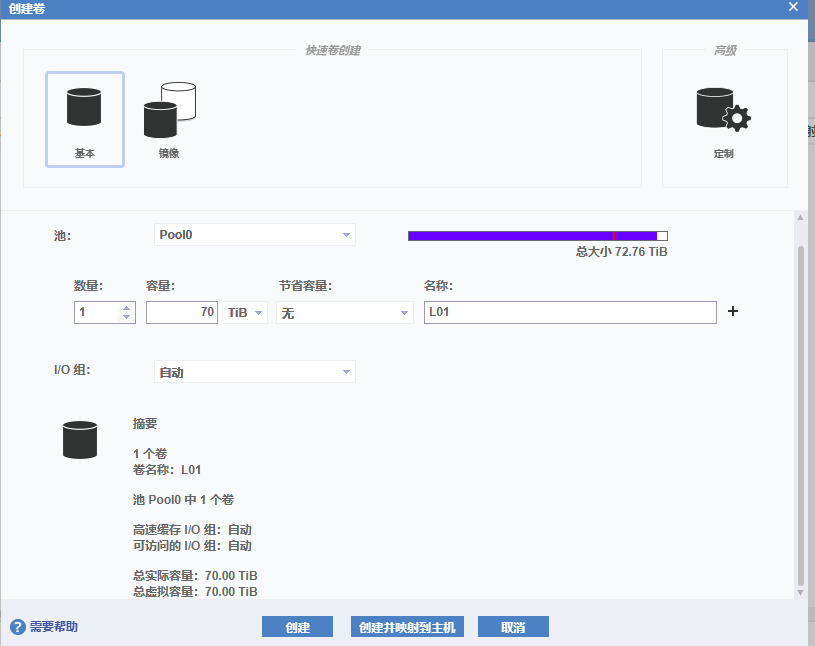

这里新建一个“基本”卷

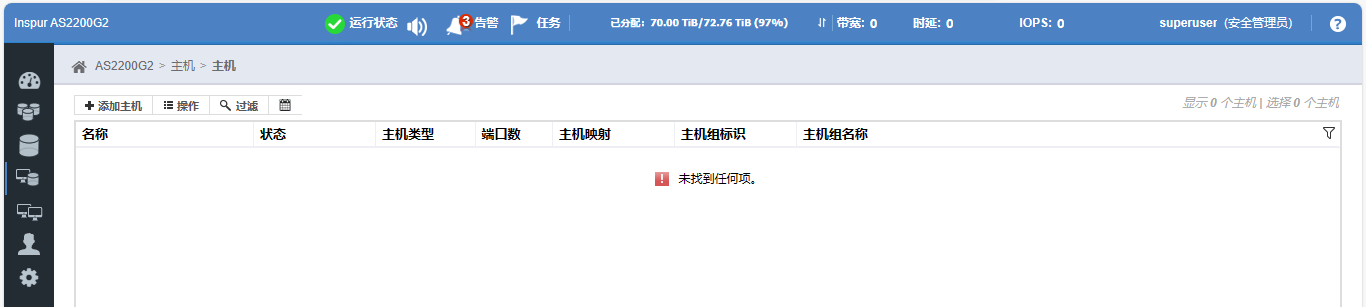

2、点击页面左边导航条的第4个图标，再点击“添加主机”

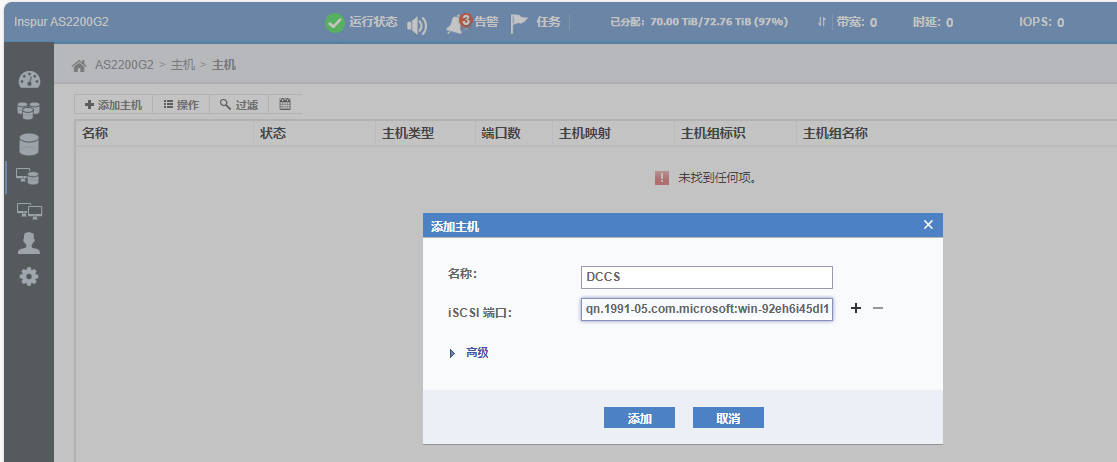

 填写主机的名称和iSCS端口(主机的iqn)。名称这里可自定义，iSCS端口要填写主机的IQN名称

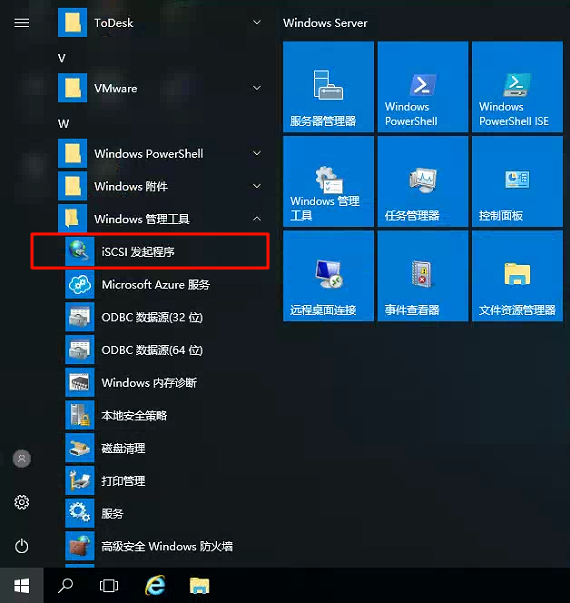

按如下步骤可以查找到主机的IQN：打开windows server的“开始菜单”–“Windows管理工具”–“iSCSI发起程序”

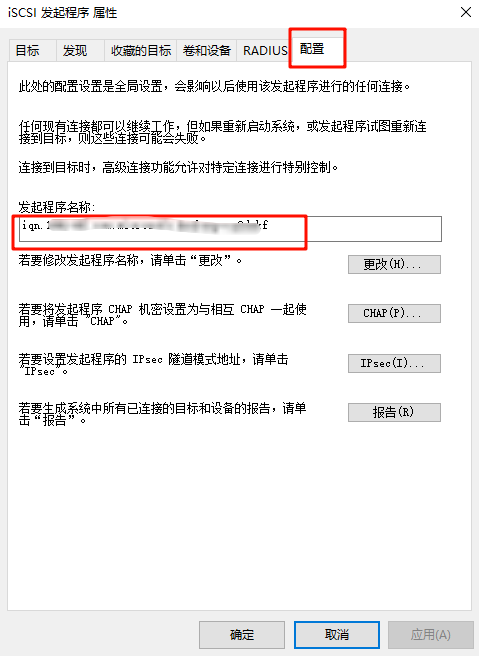

切换到"配置”选项卡，即可看到主机的IQN名称，把IQN复制粘贴到上面第2个步骤的“iSCS端口”里

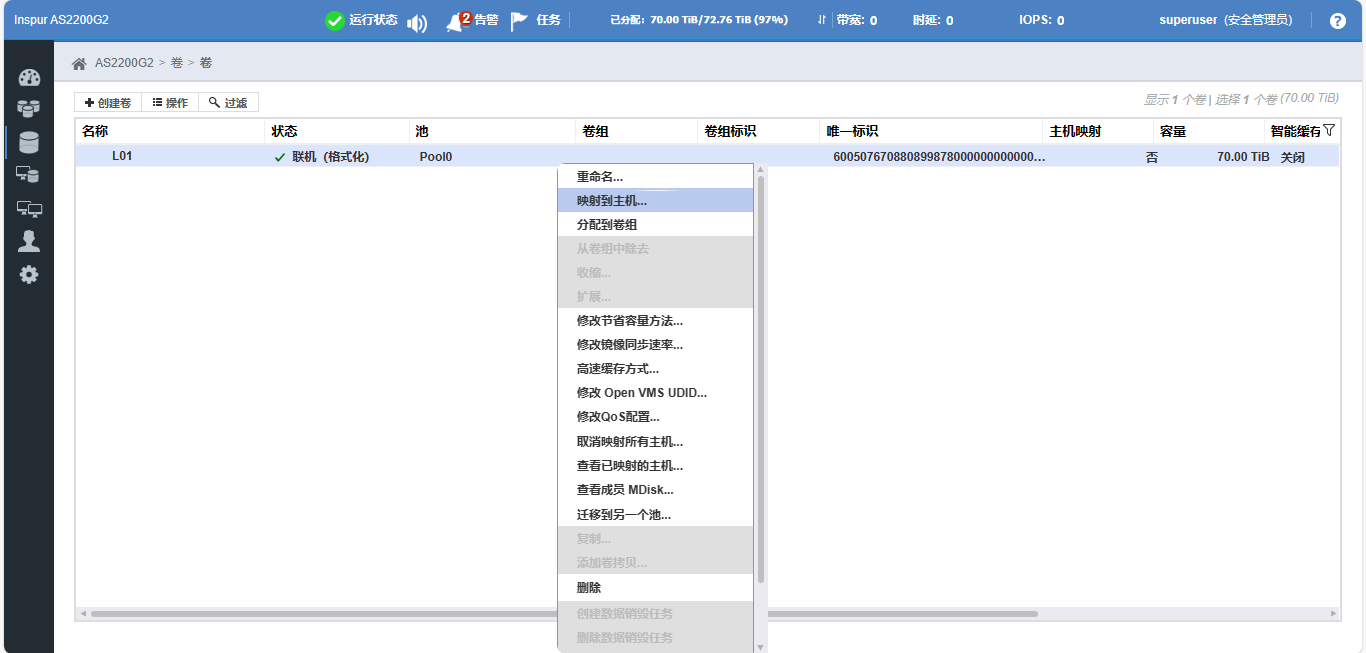

3、把卷映射到主机

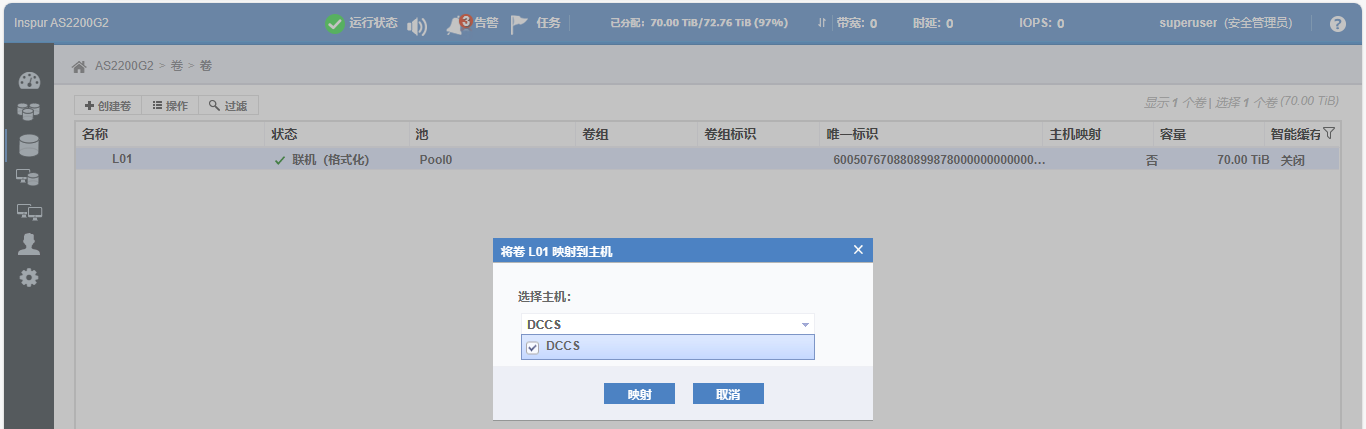

选择要映射到的主机，这里选择上面刚刚添加的那台主机

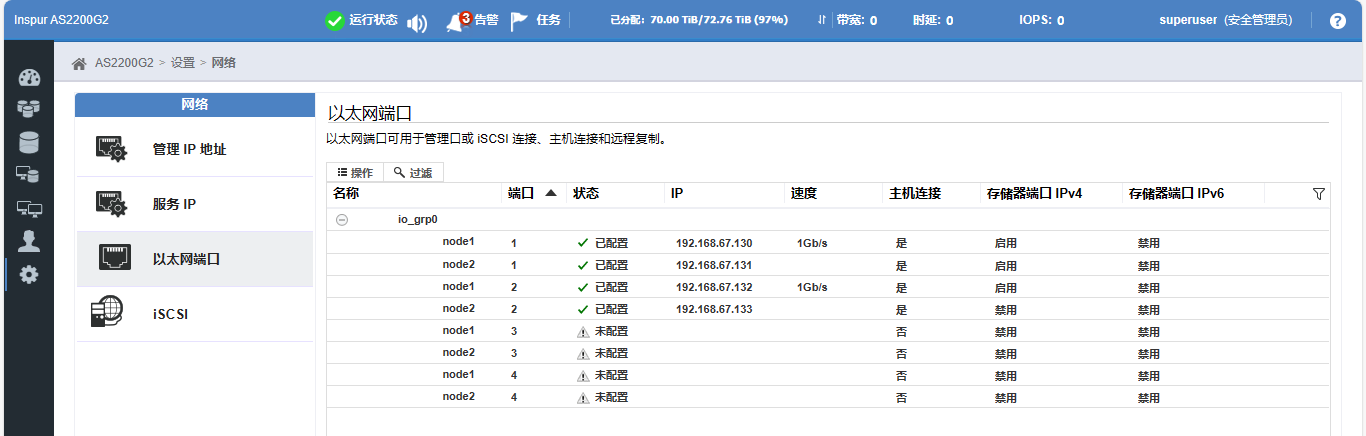

4、查看存储设备的ip地址，以太网端口的ip，这台G2是双控制器的机型，每个控制器有4个端口。当前这里就配置了每个控制器的1和2端口的ip，主机通过交换机与存储设备控制器的端口都已连通

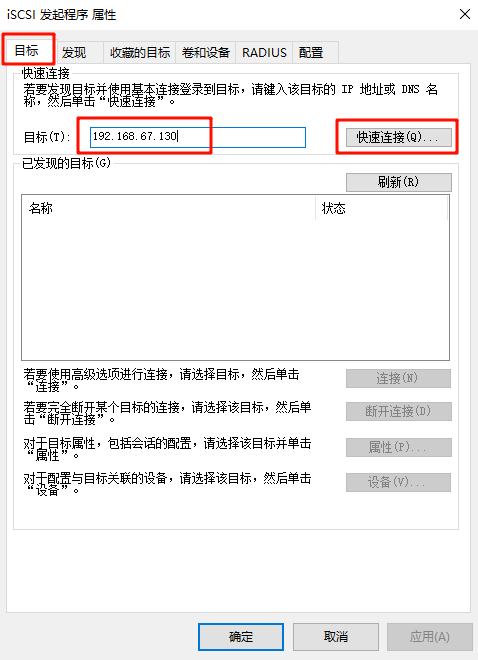

5、再次打开"iSCSI发起程序"，切换到“目标”选项卡，在“目标”中填写上图中的控制器以太网端口的ip，如192.168.67.130 ，然后点击“快速连接”

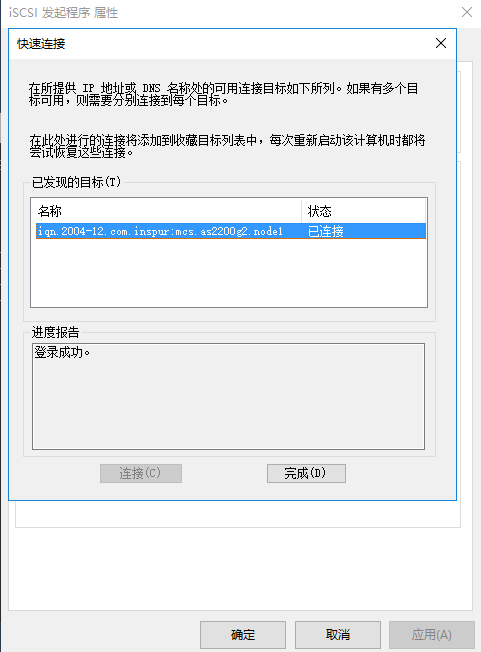

成功连接到目标存储的状态。双控制器的多个端口ip的，重复第5个步骤，把所有的目标ip都连接上

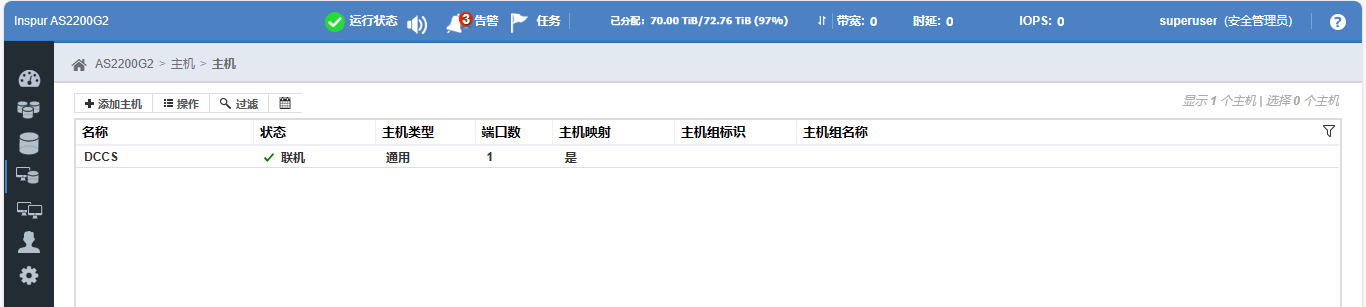

当"iSCSI发起程序"连接目标存储成功后，存储端就会看到主机处于“联机”状态

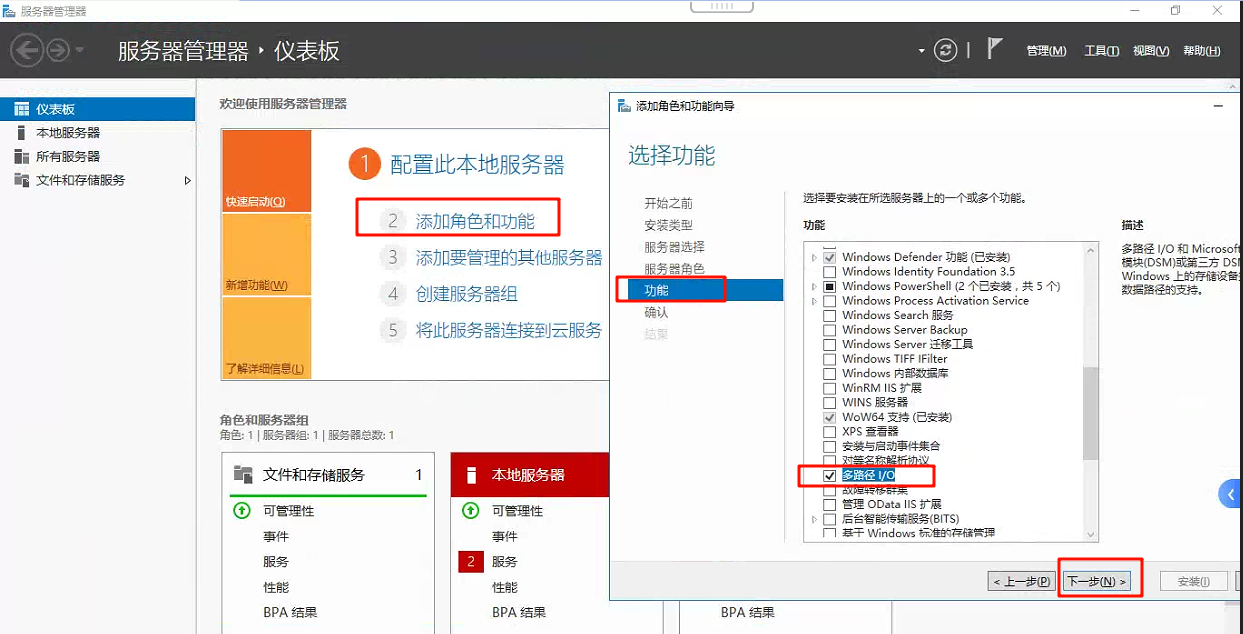

6、安装多路径功能。这台G2存储，是双控多端口链路的，主机还需要安装“多路径”服务，以防止某单条链路故障导致业务中断

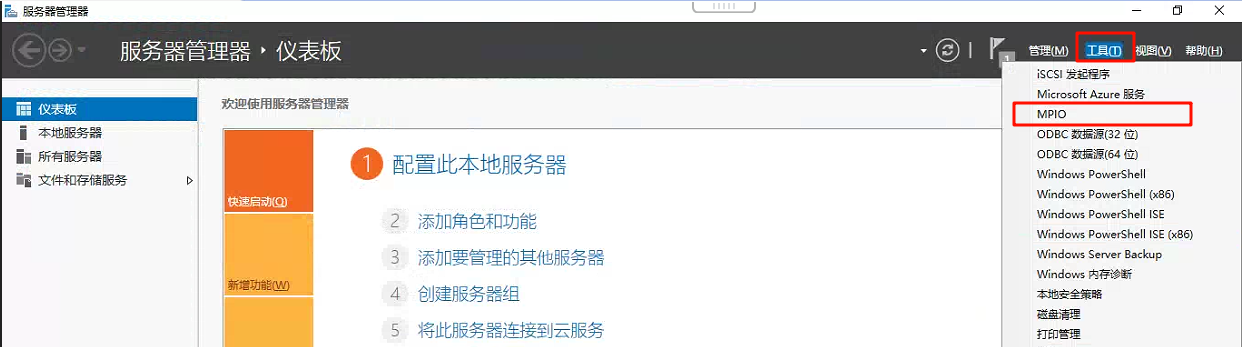

安装好MPIO多路径功能后，重启一次主机，然后打开MPIO属性设置

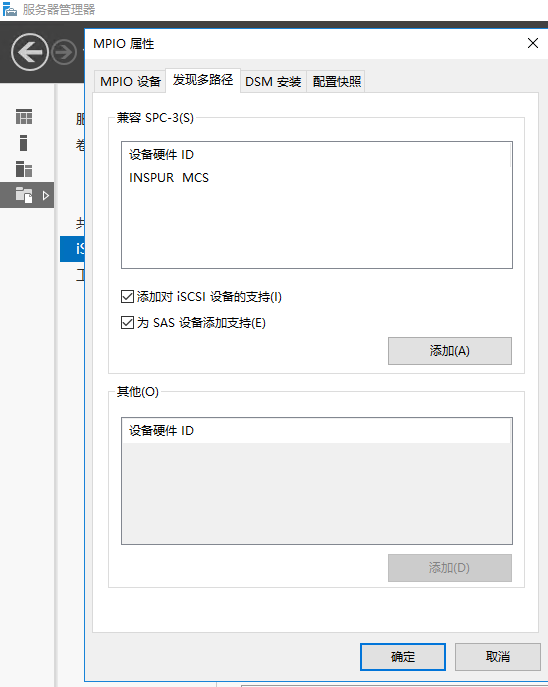

点击“发现多路径”选项卡，对相应的设备勾选上“添加对iSCSI设备的支持”

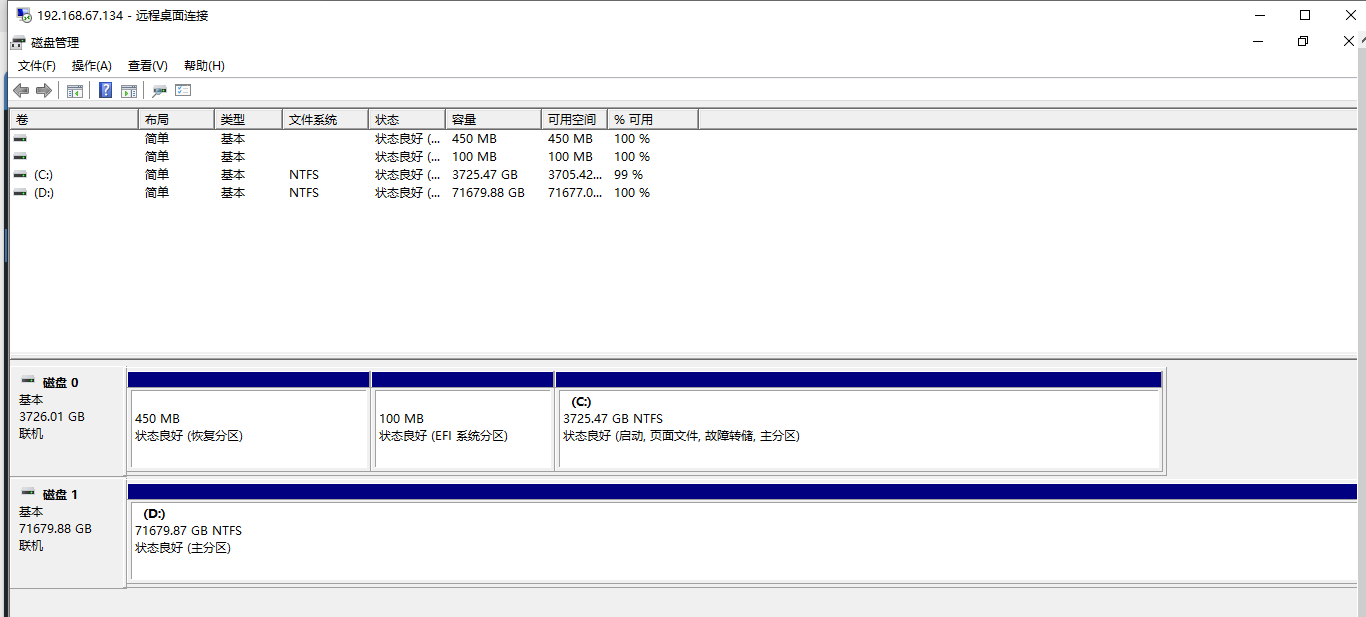

7、打开“磁盘管理器”，点击“操作”菜单–“重新扫描磁盘”，就可以见到一块新添加的磁盘了，右击这块新磁盘选择“联机”，然后再次右击新磁盘选择“初始化”，然后对新磁盘进行分区，就可以使用了。


这样就把G2存储上的一个卷，连接并挂载到windows server 的主机上，当成本地磁盘使用了。
